1. 概述

施工升降機專用減速機，型號為SSJ1230系列。該產品適用工作環境溫度：-15℃～+40℃；減速機應在額定功率下工作；負荷持續率﹤40%。減速機的尖峰負荷是額定功率的2倍，尖峰負荷允許持續的時間為2-5秒。減速機應在此條件下工作，不允許在可能導致故障發生的過負荷下運行，不允許尖峰載荷持續時間超過許用值。

2. 減速機的安裝、試車及維護

2.1 安裝前注意事項

2.1.1  安裝前應先檢查減速電機是否完好。

2.1.2  確認使用電源是否與電機銘牌電源相符。

2.1.3  開啟通氣器（見圖1）。

A:帶運輸橡膠圈     B:拆走運輸橡膠圈     C:開啟通氣器     (圖1 開啟通氣器)

2.2 安裝

2.2.1  減速機應使用4個地腳螺栓牢固地安裝在驅動板上，SSJ1230系列逆時針傾斜30°安裝，也可以水平安裝。

2.2.2  減速機輸入軸應用彈性聯軸器與電機相聯，對中誤差不得大于所用聯軸器的允許值。輸入軸的聯軸器和輸出軸的齒輪，安裝時不得用錘擊入，否則損傷軸承和油封。

2.2.3  減速機安裝后，用手轉動，必須靈活，無卡死現象。

2.2.4  減速機若為無油發貨，安裝后啟動前必須按要求將潤滑油加至油位，詳見本說明書的“減速機的潤滑”部分。

2.2.5  加油后檢查透氣塞是否裝好，若運輸過程視孔蓋上裝的是螺塞，應換成透氣塞（隨機帶有）。

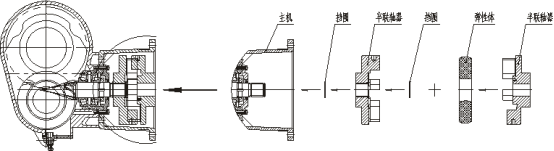

2.2.6  減速機安裝（見圖2）。

2.3 減速機的試車

2.3.1  安裝完成，按照本說明書3.1款的要求加注潤滑油，確認減速機運轉不會受阻，即可準備啟動。

(圖2 減速機安裝)

2.3.2  減速機在正式使用之前，必須進行逐級負載試車。負載試車前先空運轉，無故障時，進行以下幾個階段加載：

        首次加載為額定載荷的25%；

        二次加載為額定載荷的50%；

        三次加載為額定載荷的75%；

        四次加載為額定載荷的100%。

        每一階段運轉時，以油溫平衡為準，但不得小于1小時。

2.3.3  加載跑合過程中應監測減速機溫升情況，溫度不許超過90℃，否則應停機待溫度降低后繼續運行。

2.3.4  跑合過程中，不得出現異常震動和噪聲；跑合結束后，應檢查緊固件不得有松動，不得有漏油現象。

3. 減速機的潤滑

3.1 潤滑油要求

3.1.1  減速機潤滑油必須使用GL-5雙曲線齒輪油；規格可選：85W/90，85W/140。

3.1.2  不得使用非推薦潤滑油。如果使用其他潤滑油請與本公司聯系，否則由此造成的減速機損傷本公司將不承擔責任。

3.2 注油

3.2.1  減速機位于工作位置，打開注油孔蓋（或通氣螺塞），加注潤滑油至油鏡中心點為止。

3.2.2  減速機正常工作過程中應經常檢查潤滑油液面，如發現不足，應及時補充相同牌號的潤滑油至標準油量，以保證減速機始終在充分潤滑的狀態下運行。

3.2.3  SSJ1230系列每臺減速機加油量為4升。

3.3 潤滑油更換

3.3.1  新減速機使用6個月以后應更換潤滑油（SSJ原廠提供合成潤滑油，首次換油時間為24個月）；之后每工作一年應更換一次潤滑油。更換潤滑油時，旋下放油螺塞，清除放油螺塞磁環上的吸附物；待放凈減速機內存油后再將放油螺塞復位旋緊；同時應檢查清理透氣塞，確保氣路通暢。

3.3.2  更換潤滑油必須使用原牌號、原規格、原廠家的同種潤滑油，否則可能使某些添加劑失效或發生有害化學變化，造成減速機潤滑狀況的惡化而導致對減速器的損害。

3.3.3  若更新使用不同廠家或不同規格的潤滑油，應先用此種潤滑油對已經排空的減速機按3.4條所述方法進行清洗，以防止3.3.2條所列情形發生。

3.4 減速機清洗方法

3.4.1  將減速機內的潤滑油排放干凈。

3.4.2  將備用的新油加熱至90℃，從注油孔注油至油位孔溢油（注意作業防護，防止?fàn)C傷）。

3.4.3  減速機空載運行10分鐘后，排空減速機內的潤滑油。

3.4.4  將剛排出的潤滑油再次加熱至90℃，并再注入減速機。

3.4.5  減速機空載運行10分鐘后，排空減速機內的潤滑油。

3.4.6  按照3.2.1要求向減速機內注入新潤滑油，檢查并擰緊放油螺塞、油位螺塞及注油孔蓋，以便減速機的正常工作。注油孔蓋與箱體結合面應涂覆密封硅膠以防滲油。

3.5 特別說明

除合同要求注油之外，一般的減速機成品出廠前均未注入潤滑油。在通電試車前務必確認按本說明的第3章要求注入潤滑油并達到要求的油位。

4. 常見故障與維修

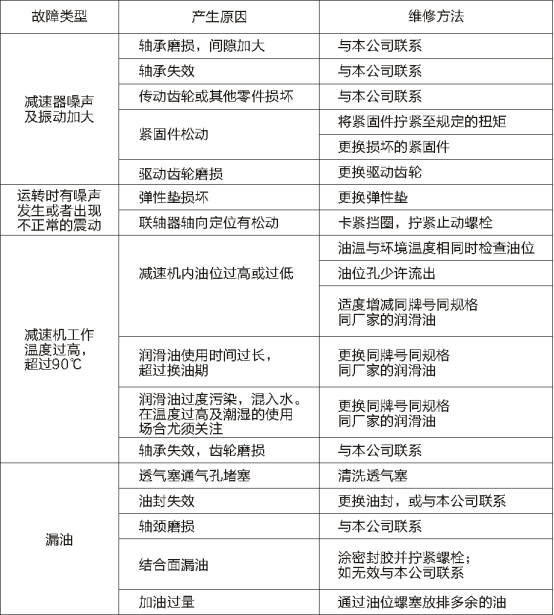

表1  故障與維修說明

5. 維護與保養

用戶應設置專職人員負責減速機維護和保養，定期對減速機的狀況進行檢查，并保持專項檢查記錄及履行管理程序的會簽手續。

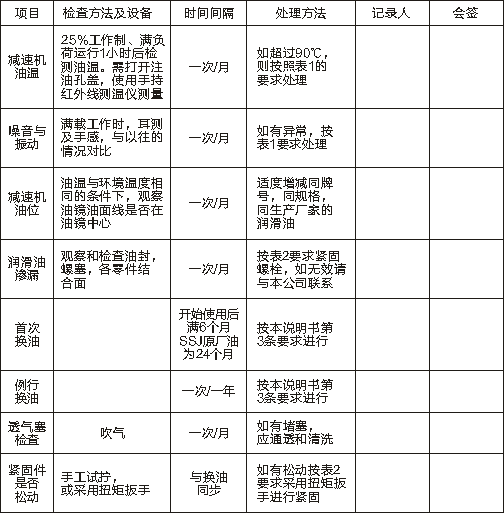

表2   減速機定期檢查作業表

6.  用戶須知

6.1  安裝、操作、維護、修理、配套使用本減速機的相關人員必須閱讀本使用說明書；遵守本使用說明書的規定和要求。凡因不遵守本說明書的規定要求而導致減速機的損壞、失效及由此而引發的其他損失，本公司將不承擔責任。

6.2  當本減速機安裝在相關設備上使用時，該設備的制造商應將本使用說明書內容納入該設備的技術規程和產品說明書中。否則，設備的終端用戶由于不了解本說明書的內容及要求而導致的本減速機的損壞及由此而造成的相關損失，本公司將不承擔責任。

7.  備忘錄

8.  產品合格證
